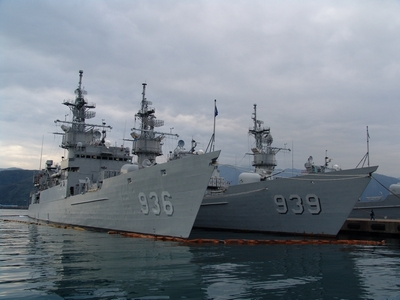

諾克斯級巡防艦 / 濟陽級巡防艦


Copyright © 2009 Wings Design Studio. All Rights Reserved.


■ 台灣海軍諾克斯級巡防艦/濟陽級巡防艦性能諸元:

● 全長:134.0 公尺

● 舷寬:14.33 公尺

● 吃水:4.60 公尺(平均),7.55 公尺(最大)

● 輕載排水量:3,075 噸

● 滿載排水量:3,877 噸(濟陽),4,260 噸(其他)

● 燃油:750 噸

● 電力:750kW柴油交流發電機 x 1,750kW渦輪發電機 x 3

● 主機:Westinghouse公司蒸汽渦輪機x1

● 鍋爐:Babcock & Wilcox或Combustion Eng公司,84公斤/平方公分,510℃鍋爐 x 2

● 最大出力:35,000 hp

● 推進方式:單軸推進

● 極速:51 公里/時( 27.5kt )

● 續航力:7,963 公里/時( 20kt )

● 艦砲:Mk42 Mod9型127公厘艦砲 x 1,T75S型20公厘機砲 x 4

● 反艦飛彈:魚叉飛彈x4( 以Mk16發射器發射 )

● 近迫武器系統:Mk16Mod1方陣快砲 x 1( 濟陽、鳳陽、汾陽 )

● 近迫武器系統:Mk15Mod11 Block1B方陣快砲 x 1( 蘭陽、海陽、淮陽 )

● 反潛漁雷:雙聯裝Mk32Mod9發射器 x 2

● 反潛火箭:Mk16型ASROC發射器 x 1( 其中4枚為魚叉飛彈 )

● 對空搜索雷達:SPS-40B x 1

● 平面搜索雷達:SPS-67(V)1 x 1

● 射控雷達:SPG-53F x 1

● 導航系統:SPS-53 x 1

● 太康系統:SRN-15

● 聲納:SQS-26CX艦艏聲納 x 1,SQS-35(V)可變度聲納 x 1

● 聲納:SQR-18(V)1拖曳陣列聲納 x 1

● 電戰系統:SLQ-32(V)1(濟陽),SLQ-32(V)2(其他)

● 干擾火箭:Mk36型SRBOC發射器 x 2

● 魚雷誘餌:T-Mk6

● 人員編制:軍官 x 17~20 名,土官兵 x 255~265 名

PS.諾克斯級巡防艦在台灣海軍也稱為濟陽級巡防艦。
